Question 27-1 : La flèche désignant un symbole bleu et la flèche désignant un symbole rouge montrent respectivement . 614ppl ? [ Candidat décollage ]

Un aérodrome civil doté d'une piste en dur et une zone dangereuse

Img193ppl.retrouvez la légende complète des cartes oaci vfr sur ce pdf pdf206 exemple 127 Un aérodrome civil doté d'une piste en dur et une zone dangereuse.

Question 27-2 : Par vent nul pour atterrir sur l'aérodrome lfmd vous utilisez le qfu préférentiel . 612ppl ?

17

Les pistes préférentielles ont leur numéro entouré exemple 131 17.

Question 27-3 : Sur la carte des vents wintem à 2000 ft dans la région de dijon on observe une température de +3° cela correspond à une température . 610ppl ?

Isa 8° et un vent du sud est pour 5 kt

Les températures et vents correspondent à ceux trouvés au fl20 la température isa au fl20 est de 15°c 4°c = 11°c perte de 2°c par 1000ft .3°c correspondent donc à isa 11° 8°c. 384ppl.explication sur isa .la température isa au niveau de la mer est de 15°c .au fl20 nous sommes à 2000 ft la perte de température est de 2° par 1000 ft .au fl20 nous perdrons donc 4° au fl20 la température isa sera donc de 15°c 4° = 11°c .si la température est de 3°c cela correspond à isa 11°c 8°c .la température est isa 8°c .savoir que l'on est en isa 8°c permet de dire que l'on est en atmosphère plus froide qu'en standard on peut en déduire que l'iso zéro est au fl035 environ donc que nous devons être vigilant sur les risques de givrage .pour trouver la vitesse du vent il suffit donc d'additionner la valeur de toutes les barres et des drapeaux attachés à la barbule . 141ppl.la vitesse du vent est donnée par le nombre de barres et/ou de drapeaux attachés à la barbule . une petite barre = 5 kt. une longue barre = 10 kt. un triangle plein drapeau = 50 kt exemple 135 Isa -8° et un vent du sud-est pour 5 kt.

Question 27-4 : Les indications chiffrées 1114 118 175 et 13 inscrites sous le nom du terrain de pamiers lfdj représentent respectivement . 609ppl ?

L'altitude de l'aérodrome la fréquence tour afis a/a

Img749ppl.retrouvez la légende complète des cartes oaci vfr sur ce pdf pdf206 exemple 139 L'altitude de l'aérodrome - la fréquence tour, afis, a/a.

Question 27-5 : Sur la piste 30 la distance disponible à l'atterrissage est . 591ppl ?

2130 m

Vous trouvez cette information dans la colonne lda landing distance available .ensuite la ligne correspondante est la ligne de la piste 30 rwy 30 .vous trouvez ainsi la valeur 2130 m .vous avez un seuil décalé de chaque côté et à partir de ce seuil décalé la distance disponible à l'atterrissage n'est plus que de . 2130 m pour la piste 30 . 2100 m pour la piste 12 . 256ppl

Question 27-6 : Le point représenté sur le globe terrestre est défini par . 583ppl ?

Une latitude sud et une longitude est

Le point se situe dans l'hémisphère sud il est en dessous de l'équateur et à l'est du méridien de greenwich

Question 27-7 : La ligne double de couleur bistre brun clair indiquée par la flèche représente . 623ppl ?

Une autoroute

Img240ppl.retrouvez la légende complète des cartes oaci vfr sur ce pdf pdf206 exemple 151 Une autoroute.

Question 27-8 : Vous survolez l'aérodrome de montauban à une altitude de 5000 ft vous êtes dans un espace aérien de classe . 584ppl ?

C

Sur la gauche de montauban vous avez un encart indiquant les limites verticales de la tma toulouse 2 .+ / 4000.la tma de classe c commence à 4000 ft et son plafond va au delà du volume couvert par la carte .a l'altitude de 5000 ft vous serez donc dans un espace aérien de classe c exemple 155 C.

Question 27-9 : Un aéronef en vol vfr navigue en ligne droite de rodez lfcr vers toulouse blagnac lfbo à 4500 ft qnh cet aéronef . 585ppl ?

Sera séparé des ifr dans la tma2 de toulouse par le contrôle aérien

Regardez bien les limites des zones ainsi que les planchers et les plafonds .la tma toulouse 2 de classe c est en fait juste au dessus la tma toulouse 4 2 de classe e et à 4500 qnh l'aéronef passera dedans .elle s'étend de 4000 ft au fl 065 .en espace de classe c il y séparation entre ifr/vfr exemple 159 Sera séparé des ifr dans la tma2 de toulouse par le contrôle aérien.

Question 27-10 : Cet aérodrome est . 587ppl ?

Non contrôlé avec la présence d'un afis à certains horaires

Img186ppl.a/a fr air to air auto information en français seulement .l'auto information est une communication d'un aéronef à un autre sans passer par un organisme de la circulation aérienne .twr nil signifie qu'il n'y a pas de tour de contrôle avec un contrôleur aérien dedans sur ce terrain il peut y avoir une tour de contrôle ou un bâtiment qui y ressemble mais avec un agent afis à l'intérieur exemple 163 Non contrôlé avec la présence d'un afis à certains horaires.

Question 27-11 : L'angle représentant la route vraie de b vers a est celui indiqué sur le schéma . 606ppl ?

4

Img210ppl exemple 167 4.

Question 27-12 : Sur la piste 30 la distance de décollage disponible est . 591ppl ?

2750 m

La toda est la take off distance available en français 'distance de décollage disponible' .pour la piste 30 et aussi pour la piste 12 la toda est de 2750 mètres .pour information l'asda est l'accelerate stop distance available distance d'arrêt décollage disponible ici elle est plus petite que la toda car on voit sur la carte vac que la piste dispose de prolongements dégagés .ce sont des zones libres de tout obstacle qui permettent la montée lors du décollage jusqu'au passage des 35ft .la lda est la landing distance available distance d'atterrissage disponible exemple 171 2750 m.

Question 27-13 : Le nombre 382 représente . 592ppl ?

Le numéro de référence de la zone de parachutage

Retrouvez la légende complète des cartes oaci vfr sur ce pdf pdf206 exemple 175 Le numéro de référence de la zone de parachutage.

Question 27-14 : Le terrain de montmeilleur représenté en bleu est un aérodrome disposant d'une piste . 605ppl ?

Non revêtue de 500 m et à usage privé

Légende de la carte ign oaci 1/500 000 . 193ppl.'a usage privé' signifie que la piste est réservée à son ou ses propriétaires le p indique l'aspect privé de cette piste .note il ne s'agit pas du 'p' d'une zone interdite prohibited exemple 179 Non-revêtue, de 500 m et à usage privé.

Question 27-15 : Le symbole rouge de cette carte oaci ign au 1/500 000 signale . 604ppl ?

Qu'une activité de planeurs existe bien qu'il n'y ait pas d'aérodrome

Retrouvez la légende complète des cartes oaci vfr sur ce pdf pdf206 exemple 183 Qu'une activité de planeurs existe, bien qu'il n'y ait pas d'aérodrome.

Question 27-16 : Le symbole indiqué représente . 596ppl ?

Une hélistation à usage civil

Img193ppl.attention pour les hélicoptères ulm toutes les hélistation à usage civil ne vous sont pas accessibles la plupart sont des centres hospitaliers à usage civil mais restreint exemple 187 Une hélistation à usage civil.

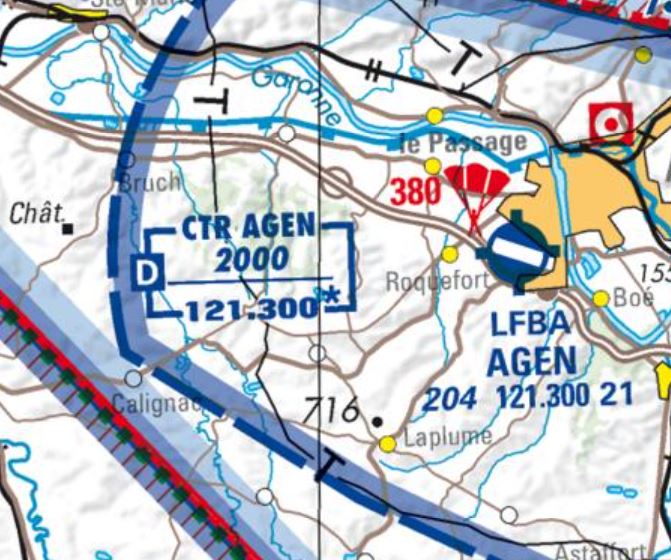

Question 27-17 : L'astérisque accompagnant la fréquence de la ctr d'agen 121 300* signifie . 597ppl ?

Qu'elle n'est pas activée en permanence

Img761ppl exemple 191 Qu'elle n'est pas activée en permanence.

Question 27-18 : Un pilote désire effectuer le vol pamiers lfdj castres lfck montauban lfdb .a l'aide de la carte il relèvera comme route vraie et comme distance pour chaque tronçon . 644ppl ?

043°/39 nm et 305°/50 nm

Assez simplement on peut voir que le premier trajet est le plus court .on élimine la proposition 133°/50 nm et 035°/39 nm .au départ de pamiers on va prendre une direction nord est 045° environ .il ne reste que 043°/39 nm et 305°/50 nm .exercice terminé exemple 195 043°/39 nm et 305°/50 nm.

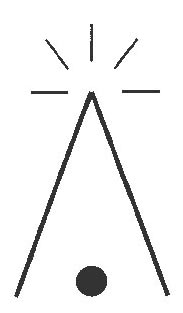

Question 27-19 : Sur la carte au 1/500 000 ce symbole permet de déterminer . 600ppl ?

Des obstacles dont la hauteur est supérieure à 300 ft et inférieure à 500 ft agl et balisés de nuit

Img750ppl.agl signifie 'above ground level' traduction 'au dessus du sol' exemple 199 Des obstacles dont la hauteur est supérieure à 300 ft et inférieure à 500 ft agl et balisés de nuit.

Question 27-20 : Les coordonnées géographiques du terrain de graulhet lfcq sont . 757ppl ?

43°46 n 002°01 e

Le terrain de graulhet se situe à droite du méridien 2°e à 0°01 soit 002°01 e .on remarque aussi la latitude 44°n en haut au dessus du vor de gaillac .comme les latitudes augmentent en se rapprochant du nord graulhet est donc à une latitude légèrement inférieure à 44°n .il ne reste qu'une seule réponse .43°46 n 002°01 e.si on veut être précis il y a 14 graduations pour descendre le long du méridien 2°e depuis la latitude 44°n vers le terrain de graulhet .14 minutes d'angle exactement donc .44°n 0°14 = 43°46 n exemple 203 43°46 n - 002°01 e.


~
